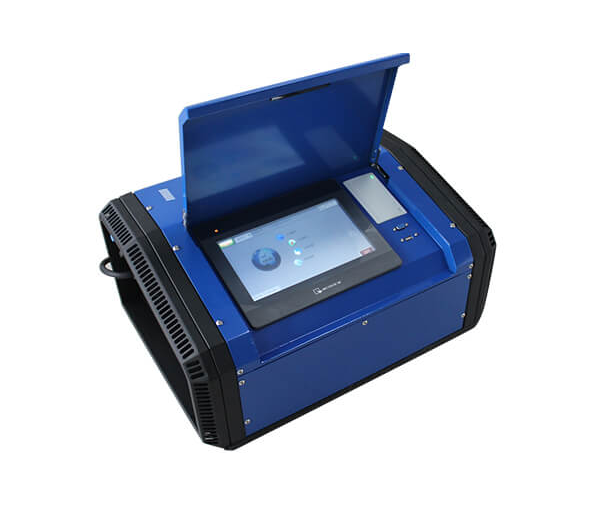

AW200程控数字化电源

• 简介： aw-200数字化程控焊接电源由控制系统、电源系统及冷却水箱组成，具有数字化、易操作、可靠性等特点。

咨询热线：18601637677

详细描述

产品概述

aw-200数字化程控焊接电源由控制系统、电源系统及冷却水箱组成，具有数字化、易操作、可靠性等特点。控制系统采用开放的、可升级的操作系统，对全位置焊接中的各项功能参数进行集中设置、存储、同步精确控制。该款电源专门为薄壁管/管焊接进行设计制造。主要应用于半导体、化工、食品、医药、电子管路、等行业。整体设计倾向于便捷性、节能性、智能化、人机交互性。比原来分体式缩减三分之一体积和重量。一体式设计面向现场空间狭小的施工。



性能特性

aw 200数字化程控焊接电源由控制系统、逆变电源系统、冷却系统构成。

中英文语言切换，满足不同领域客户的需求。

一体式结构设计，面向现场狭小空间的施工。

10寸中文界面，图形化操作界面、内置专家参数、提供强大的用户数据及系统参数，     易操作使编程变的简单。

AC220V 50Hz/60Hz单相供电，采用开关电源单元组为焊接系统模块提供 稳定的电压与电流,即使在外电网20%范围内波动，仍保证每次一焊缝稳定的重复性。

内置微型免费维护打印机，无需跟换墨盒，一键打印及自动打印功能。

故障保护功能，自动诊断功能并保持故障告警信息，降低误操作带来的电气损伤。

参数调整记忆保存功能

密码保护功能

强大的区间功能，可提供10个用户区间数据。

进口200A逆变机芯，可靠的硬件，保证焊接稳定性。

西门子PLC模块组采用现代大规模集成电路技术，提供稳定的冗余的设计，对各种输出参数进行精确控制及采样。

焊枪与焊机连接采用欧洲快装接头，分体结构便于便有于现场安装施工。

关键元器件我们采用原装进口，高性价比电源，具体列表如下：

技术参数

型 号

aw 200焊接电源
电源类型	逆 变
焊接电流	5～200 A
暂载率（20℃）	200A 60% /155A 100%
空载电压	65 V
输入电压	AC220V±10% 50Hz/60Hz
功 率	4.5 KVA
焊枪冷却	内置循环水冷
显 示	10寸触摸屏
控制功能	直流/脉冲电流控制,气体控制,旋转运动 ,打印控制,气体时间控制
可存储程序	100 个
可分区间	10 个
绝缘等级/防护等级	F / IP 21
重量	25KG（含冷却水3.7L）
外形尺寸（mm）	4586mm×350mm×247mm



主要配件厂家

序号	部件	产地
1	焊接电源机芯	德国EWM
2	控制模块	德国西门子PLC
3	显示屏（触摸屏）	台湾威纶通  MT6070IH
4	旋转驱动模块	上海山道电子
5	水箱冷却泵	意大利CEME  ET3009
6	焊接机头马达	瑞士MAXON

焊枪控制系统采用进口西门子PLC控制，全触摸屏，中文的界面。具体简介如下：

正常开机后，焊机屏将显示如上界面（也即正常待机界面）。

通过界面您可选择所需：

♦<正焊/反焊>

正向或反向焊接;

♦<归位关/归位开>

焊接完成后钨极是否归位

♦<模拟/焊接>

模拟操作或实际焊接，它们之间的差别是模拟时除不起电弧外其它相同。

♦<直流/脉冲>

电流输出直流或脉冲电流

♦<近控/远控>

本地控制或远程控制

♦<自动打印>

一道焊口焊完后自动打印或每次焊完后手动打印

♦通过界面可显示焊接或模拟时程序当前状态：

当前程序所运行的区间

当前焊接速度

当前焊接电流

当前焊接行程

当前焊接状态；如待机，运行，故障（帮助的后面）。

♦通过界面您可对设备进行操作：

启动操作、衰减操作、正向点动、反向点动、打印操作、急停操作、程序号选择、编程弹出菜单、帮助弹出菜间

♦当您需要编程时，你需触控<编程>按钮，此时屏将显示如下界面，要求您输出密码。

当您输入正确密码后，界面将变成如下显示

您可直接触控参数进行参数编辑，或在新密码框输出新密码并按确认按钮进行密码变更。

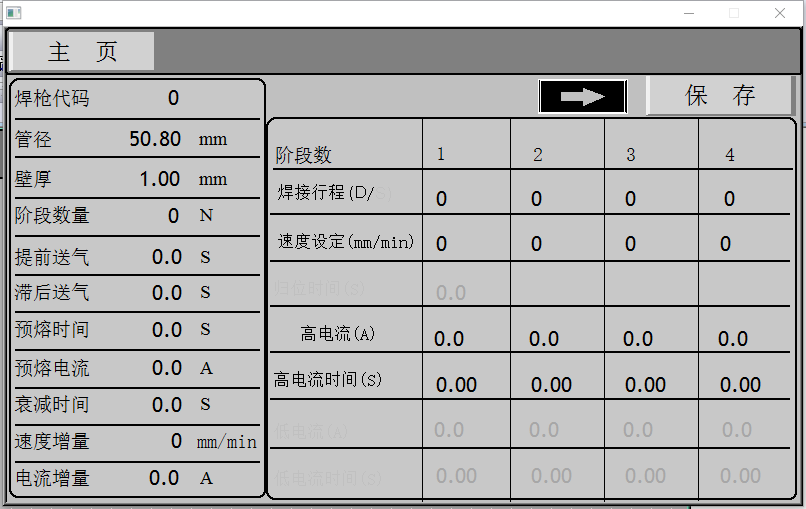

♦下图参数编辑界面

♦焊枪代码：由焊枪型号确定，其中AS40值为31

♦区间数量：由编程设定，可像触摸手机一样触摸输入数据。每道焊接最多可分10个区间，每个区间可设置不同的旋转速度，旋转角度，峰基值电流及峰基傎时间。

♦提前送气：可对起弧前送气时间进行设置，它的大小对正常起弧及保护焊缝的起到关键作用。

♦滞后送气：可对衰减结束后送气时间进行设置，它对焊缝起到保护作用

♦预熔时间，衰减时间等参数根据实际产品进行参数设置。
