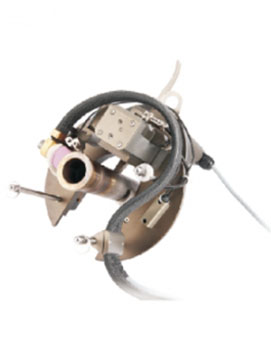

开放式全位置管管焊枪

• 简介： 该焊枪是专为管/管TIG焊接设计的专用焊枪，适用于一般 形式的管/管自动化焊接。可焊接碳钢、不锈钢等各种管/管对 接。可选择采用填丝或自熔两种方式。

咨询热线：18601637677

详细描述

产品概述

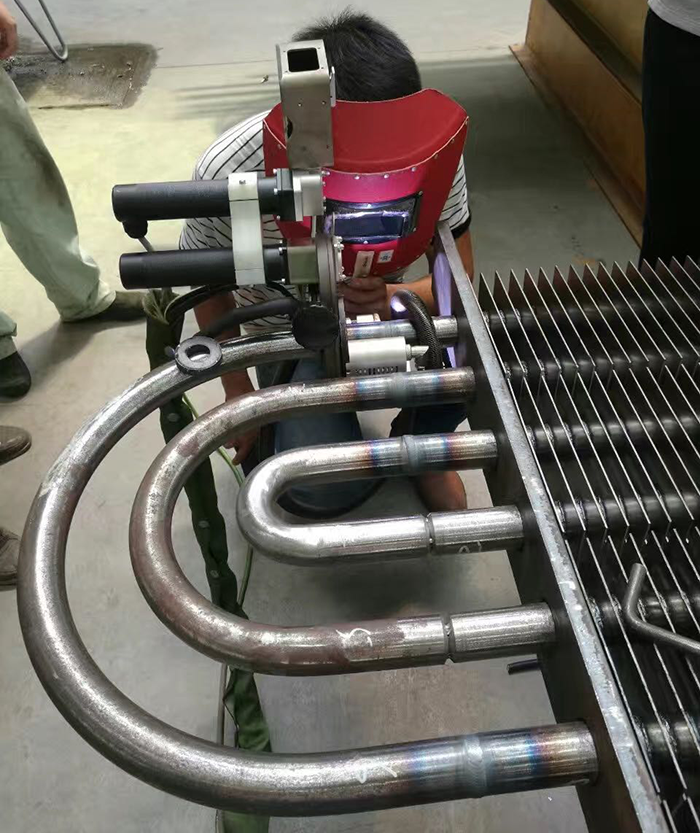

该焊枪是专为管/管TIG焊接设计的专用焊枪，适用于一般 形式的管/管自动化焊接。可焊接碳钢、不锈钢等各种管/管对 接。可选择采用填丝或自熔两种方式。可选配TB1501—体式送丝 机或HWT4A外部送丝机，并具有弧长横摆功能。可与AW400程控焊接电源配套使用，可精密实现全位置TIG管/管焊接， 焊接结果重现性高，可达到理想的焊接效果。主要应用于化 工、食品、工程安装、锅炉、军工和核电等行业。



技术参数

	TOA77	TOA130	TOA180	TOA230	TOA320
可焊材质	碳钢、不锈钢	碳钢、不锈钢	碳钢、不锈钢	碳钢、不锈钢	碳钢、不锈钢
可焊管径（mm）	内夹钳： Φ19.05～Φ45 （3/4″～13/4″）	内夹钳： Φ38.1～Φ76 （1 1/2″～3″）	内夹钳： Φ50.8～Φ114.3 （2″～4 1/2″）	内夹钳： Φ120～Φ178 （4 1/2″～7")	内夹钳： Φ150～Φ230 （6″～9″）
可焊管径（mm）	外夹钳： Φ45～Φ77 （1 3/4″～3″）	外夹钳： Φ76～Φ130 （3″～5″）	外夹钳： Φ114.3～Φ180 （4 1/2″～7″）	外夹钳： Φ178～Φ230 （7″～9″）	外夹钳： Φ230～Φ324 （9″～12 3/4″）
钨极直径（mm）	Φ2.4、Φ3.2	Φ2.4、Φ3.2	Φ2.4、Φ3.2	Φ2.4、Φ3.2	Φ2.4、Φ3.2
旋转速度（rpm）	0.19～3.8	0.11～2.2	0.09～1.8	0.05～1.0	0.026～0.52
保护气体	氩气	氩气	氩气	氩气	氩气
冷却方式	水冷	水冷	水冷	水冷	水冷
冷却流量（ml/min）	≥300	≥300	≥300	≥300	≥300
横摆宽度（mm）	20	40	40	40	40
弧长高度（mm）	40	40	40	40	40
焊丝直径（mm）	Φ1.0（标配）	Φ1.0（标配）	Φ1.0（标配）	Φ1.0（标配）	Φ1.0（标配）
最大送丝速度 （mm/min）	1800	1800	1800	1800	1800
主要尺寸（mm）
A	220	300	375	425	550
B	180	235	285	300	315
C	112～132	156～196	184～224	195～235	230～270
D	92	165	225	250	297
E	82	132	182	232	328
F	320	400	525	570	680
重  量 （kg）	5.5(不含电缆)	10.8(不含电缆)	19.5(不含电缆)	21.5(不含电缆)	36(不含电缆)
外形尺寸(mm)	370×220×320	435×300×400	445×375×525	465×425×570	430×610×680
