全位置管板自动焊机

详细描述

产品概述

本机是专为管子/管板全自动 TIG 焊接设计的专用机头，适应一般管板形式的自动化焊接。可焊接碳钢、不锈钢等各种管子/管板接头型式，包括平齐端接，伸出角接。管子直径范围Φ16～70mm，可选择采用自熔、填丝或是先自熔后填丝等焊接工艺，快捷、省力。机头的驱动采用进口的空心杯直流伺服电机，在转速范围内无级调速。所有的水、电、气的管、线均无缠绕。

该机头与本公司生产的 aw400 型全位置程控焊接电源组成完整的管/板自动焊接系统,可实现全位置 TIG 管/板焊接，达到理想的焊接效果，可得到高重现性。

性能特点

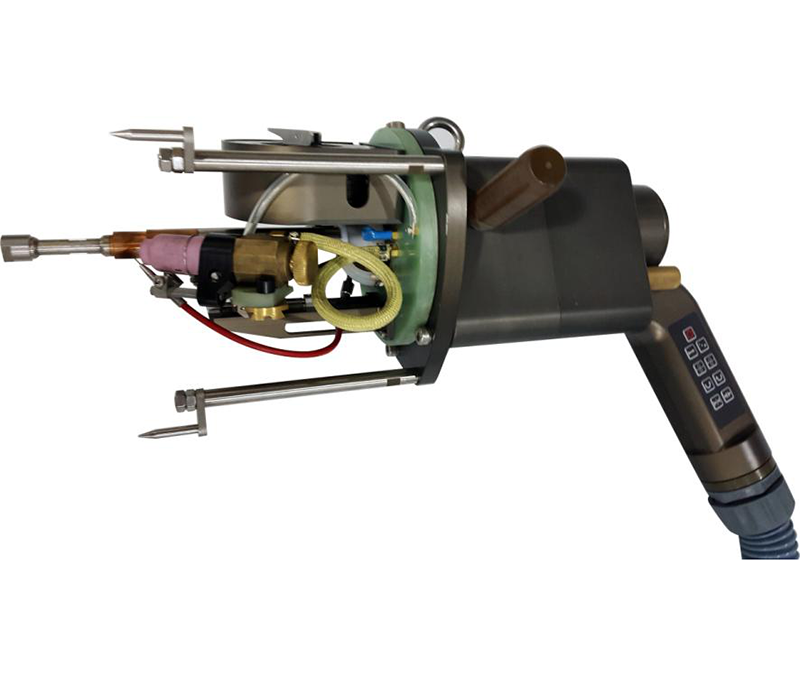

AT80 管板焊机头

Ø 尤其适用于32mm（1.26英寸）以上大直径管板焊接

Ø AT 80管板焊接机头为全位置TIG焊接设计的专用焊头，适用于16-80mm管外径的全位置管板焊接。（更换机头定位装置，可将焊口范围扩展到80mm）

Ø 可焊碳钢、不锈钢、钛合金等合金材质；管板接头形式可为管平头和管伸出

Ø 主要应用于化工、食品、换热器、空调、船舶、锅炉、能源、军工和核电等行业

Ø 旋转无缠绕结构，芯轴实现水、电、气自动分配，焊枪轻便化且暂载率高，300A时暂载率达60%

Ø 定位方式可为气动弹性夹头定位或操作架定位，对大管径或小管径管板焊都适用

Ø 一体式送丝机可实现无缠绕送丝，送丝机构具有校直功能，焊丝能够准确进入熔池

Ø 具有手功及自动弧长功能

Ø 手柄上配备操作按钮

技术参数

可焊材质	碳钢、不锈钢、钛合金（需选配托罩）
可焊管径（mm）	Φ16～Φ60（5/8″～2 1/2″）（可选配扩展到Φ89）
管板形式	管伸出、管平齐
钨极直径（mm）	￠2.4（标配）、￠3.2
焊丝直径（mm）	￠0.8、￠1.0
旋转速度（rpm）	0.37～7.39
焊炬倾角	0º～30º可调
弧长调节间距（mm）	18
最大送丝速度（mm）	1800
保护气体	氩气
冷却方式	水冷
冷却流量（ml/min）	≥600
额定电流	300A 暂载率 60%
重量（kg）	12(不含电缆)
外形尺寸(mm)	550×290×510

应用场景
